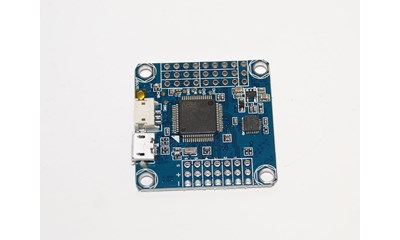

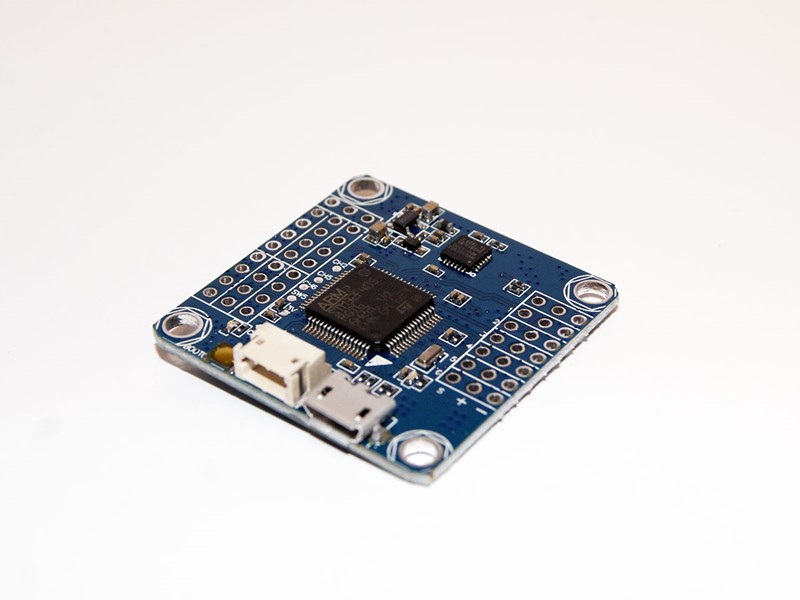

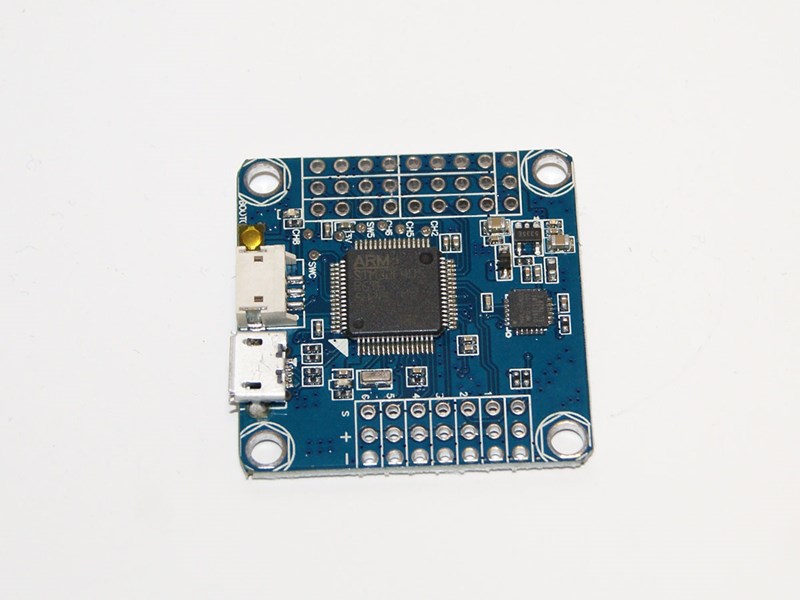

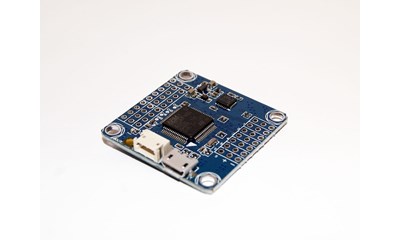

F4 Flip32 Raceflight / Betaflight / CC3D REVO

F4 Flugkontroller für Raceflight und Betaflight Firmware für kurze Looptime, CC3D Revo kompatibel. Direkte Lipo Speisung dank integriertem BEC,

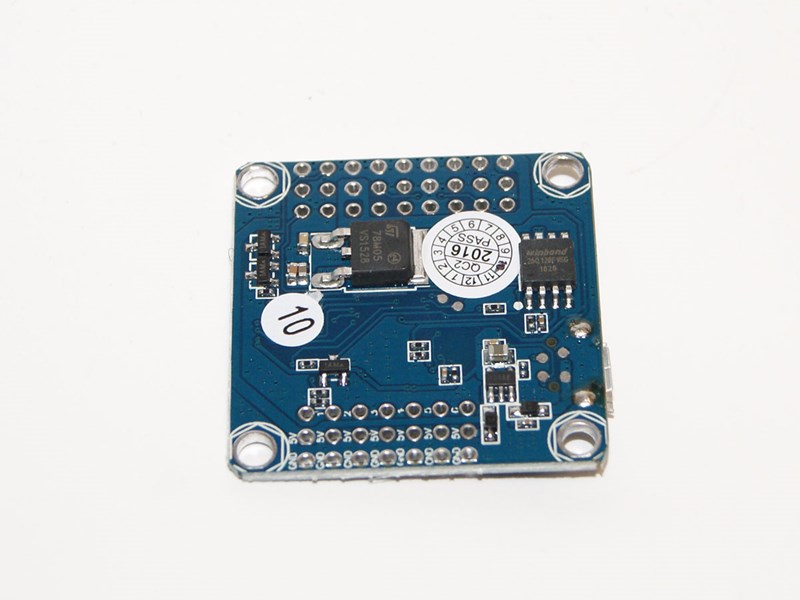

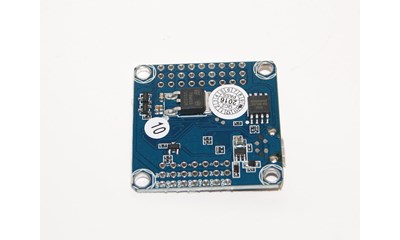

Direkte Versorgung über den Lipo: 1.5A onboard stepdown - Kein BEC benötigt. FC und Empfänger können mühelos versorgt werden.

RaceFlight oder Betaflight kompatibler STM32 F4 mit einer auf SPI basierenden Verbindung zum MPU6000 Gyro - Niedriges Grundrauschen. Erfordert keine Entkopplung.

Vorinstallierte Firmware: Raceflight

Besonderheiten

• MPU-6000 Gyro an SPI


• Blackbox onboard - Max. 16mb für Logs


• SBUS/PPM Eingang, 6PWM Ausgänge


• STM32 F405 MCU


• LED strip Port


• Boot - DFU Button

Anschluss Empfänger via SBUS

Das Baord kann mit dem installierten Raceflight oder mit Betaflight 3 genutzt werden.Wenn sie Betaflight verwenden möchten müssen die Bootloader Taste am Controller gedrückt halten beim Einschalten so dass kein blaues LED blinkt, es leuchtet nur das grüne LED. Jetzt können sie Betaflight Konfigurator starten und die Firmware REVO > 3.0 flashen.

Config mit Betaflight:

Wenn sie Betaflight installiert haben und wie oben gezeigt SBUS Empfänger verwenden muss UART1 wie folgt konfiguriert werden:

Raceflight Konfigurations-Software

Raceflight Projekt:
